超声波流量计标准全解读：国家标准、检定规程与国际规范深度解析

在工业计量领域，超声波流量计的应用日益广泛，但其测量结果的准确性与可靠性，从根本上取决于是否严格遵循相关的技术标准与检定规程。对于仪表工程师、计量管理人员以及设备采购者而言，深入了解超声波流量计的标准体系，不仅是确保合规运营的基础，更是实现精准计量的技术保障。

本文将从国家标准、检定规程、产品标准以及国际规范四个维度，对超声波流量计的标准体系进行全面系统的解读，帮助专业技术人员构建完整的标准知识框架。

一、国家标准体系：超声波流量计的技术基石

1. 液体超声波流量计国家标准

GB/T 35138-2017《封闭管道中流体流量的测量 渡越时间法液体超声流量计》是目前液体超声波流量计领域最核心的国家标准-1。该标准于2017年12月29日发布，2018年7月1日正式实施，2025年5月经过复审确认继续有效。

标准核心内容：

• 适用范围：适用于采用渡越时间法测量封闭管道中单相均匀液体流量的超声流量计

• 技术规范：规定了流量计的性能要求、校准方法、输出特性和安装条件

• 涵盖类型：既包括带表体的管段式流量计，也包括现场安装换能器的外夹式、插入式流量计-7

• 采标情况：GB/T 35138-2017等同采用国际标准ISO 12242:2012，这意味着该标准的技术内容与国际标准完全一致，仅做了编辑性修改-1。这种采标方式确保了我国超声波流量计标准与国际接轨，有利于国际贸易和技术交流。

2. 气体超声波流量计国家标准

GB/T 34041.2-2017《封闭管道中流体流量的测量 气体超声流量计 第2部分：工业测量用气体超声流量计》是气体超声流量计的专用标准-5。该标准于2017年9月7日发布，2018年4月1日实施，目前为现行有效状态。

标准适用范围：

• 适用于运用声学信号测量封闭管道中气体流量的渡越时间法气体超声流量计

• 涵盖各种气体介质，包括空气、烃类气体和蒸汽等-8

• 规定了流量计的性能、校准、输出特性以及安装条件

• 对流量计的最大或最小尺寸没有限制，适用于各种口径

• 该标准同样采用国际标准，体现了我国在气体流量计量领域与国际接轨的技术路线。

二、计量检定规程：确保量值准确传递

1. 超声流量计检定规程

JJG 1030《超声流量计检定规程》是我国超声波流量计计量检定的核心技术法规-2。该规程由全国流量容量计量技术委员会制定，是国家计量检定体系的重要组成部分。

检定规程关键参数：

• 检定范围：流量范围可达(0.1～35000)m³/h

• 口径范围：DN10～DN5000（液体）

• 扩展不确定度：Urel=1.3%（k=2）

• 依据标准：严格按照JJG 1030进行检定

检定规程的意义：
检定规程规定了超声波流量计的计量性能要求、通用技术要求、计量器具控制（包括首次检定、后续检定和使用中检查）以及检定方法和检定周期。它是确保流量计在不同时间、不同地点测量结果一致性的技术保障。

2. 新型校准规范的涌现

随着技术进步和应用场景的拓展，各类专门的校准规范不断涌现：

在线校准规范：海南省发布的《标准表法超声波液体流量计在线校准规范》代表了计量技术的新发展方向-6。这类规范解决了传统离线检定需要拆卸仪表、影响生产的问题，实现了在不中断工艺流程的情况下进行计量校准。

行业专用规范：T/CIET 1420-2025《水力发电厂多声道超声流量计现场校准与诊断技术导则》是针对水力发电行业多声道超声流量计的专用规范-9。该标准适用于内贴式或外插式换能器的多声道超声流量计，口径范围≥0.8m，规定了现场校准与诊断的总则、校准项目及方法、异常诊断等内容。

明渠专用标准：T/NMRJ 043-2026《梯形明渠超声流量计》是针对明渠流量测量的团体标准-4。该标准规定了梯形明渠超声流量计的结构组成、安装位置与声道设计原则、技术要求、出厂检验方法、数据质量控制与评价方法，适用于梯形明渠超声流量计的设计、生产、安装调试和数据质量控制。

三、国际标准体系：全球技术共识

1. ISO 12242:2012

ISO 12242:2012《封闭管道中流体流量的测量 渡越时间法液体超声流量计》是当前液体超声波流量计的国际标准-7。该标准由ISO/TC 30/SC 5（封闭管道中流体流量测量技术委员会）制定，于2012年7月发布，共69页，内容详尽。

标准主要内容：

2. 已废止的国际标准

ISO/TR 12765:1998《封闭管道中流体流量的测量 渡越时间超声波流量计的使用方法》是早期的国际标准，但目前已废止-3-10。该标准主要提供渡越时间超声波流量计的原理和主要设计特征指南，已被ISO 12242取代。

技术提示：在进行技术文献查阅或标准引用时，应注意区分现行标准与废止标准，避免引用过时的技术规范。

四、标准体系的应用指南

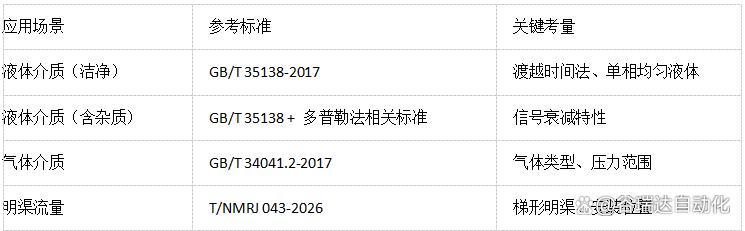

1. 选型阶段的参考依据

在超声波流量计选型阶段，应重点关注：

2. 安装验收的标准依据

安装验收阶段应依据相应标准检查：

安装位置：是否符合标准对直管段的要求

探头安装：是否符合ISO 12242对换能器安装的规定-7

信号质量：是否满足标准规定的信号强度和稳定性要求

3. 计量管理的法规依据

对于计量管理和质量控制，应以JJG 1030为依据：

首次检定：新安装流量计的首次检定

后续检定：周期性检定的周期确定

使用中检查：日常运行的计量性能核查-2

五、结语

超声波流量计的标准体系是一个多层次、多维度的技术规范系统。从国家标准的GB/T 35138和GB/T 34041，到计量检定的JJG 1030，再到国际标准的ISO 12242，共同构成了确保流量计量准确可靠的技术保障体系。理解并遵循这些标准，不仅是合规运营的基本要求，更是实现精准计量的必由之路。

随着技术的发展，在线校准、行业专用规范等新型标准不断涌现，为特定应用场景提供了更精准的技术指导。作为专业技术人员，持续关注标准体系的更新与演变，对于保持技术领先和确保计量可靠性至关重要。
